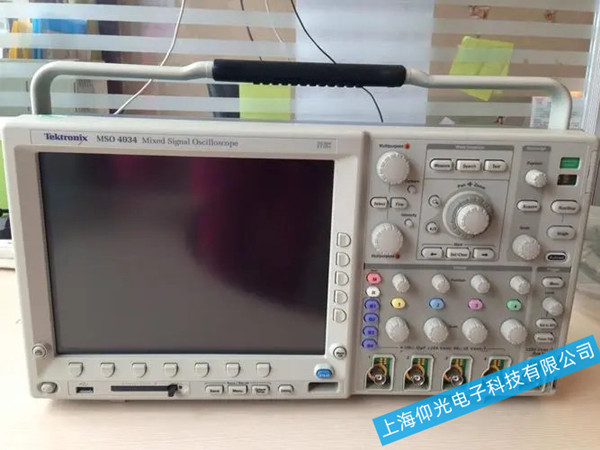

示波器圖形不穩定的原因及解決辦法：
一、示波器圖形不穩定的原因：
1、信號本身就不穩定。
2、示波器穩定性不夠。
3、同步源或同步方式選擇不當。
4、觸發電平選擇不當。
二、解決辦法：
1、選用適當?shù)臅r(shí)間分度 TIME/DIV 和電壓分度 VOLTS/DIV
2、觸發源Source 一定要選擇在穩定的輸入信號端 比如信號從CH1輸入 就要選擇CH1
3、調節水平電平 Trig Level 直到旋鈕附近Trig燈亮起
4、Mag *10 一定要處于關閉狀態示波器上面都有同步按鈕，或者旋鈕，調整與其同步后，就穩定了。
示波器常用功能說明：
一、示波器的先前配置
1、觸發極性
trigger ----> entry
2、直流或交流
若設備在直流下工作就選擇直流，反之亦然。
按下對應通道的數字 ----> 按第一個軟鍵
3、選擇好X軸的單位
一般來說，若想要測波形的周期，那需要將其設置為S。當然其單位還有HZ等等，具體情況得根據的具體需求去分析。
cursors ----> 屏幕中的Units ----> X Units Seconds
4、水平控制
水平控制包括兩個按鍵，一個是用于將其波形進行水平方向的平移，但波形不放大。另一個是用于將波形進行水平方向的放大。
5、垂直控制
垂直控制包括兩個按鍵，一個是用于將波形垂直方向的平移，但波形不放大。另一個是用于將波形進行垂直方向的放大。
有時觀察波形時，發現貌似和未捕捉的波形一樣，依然成一條直線，這時不妨把波形垂直方向放大一下，看起Y軸是否看到明顯的波形的變化。有時是由于沒有放大波形才誤認為沒有捕捉到波形。
1、測量控制
測量控制也包括兩個按鍵，這兩個按鍵需要結合起來使用。主要目的是測某兩段之間的間隔。
