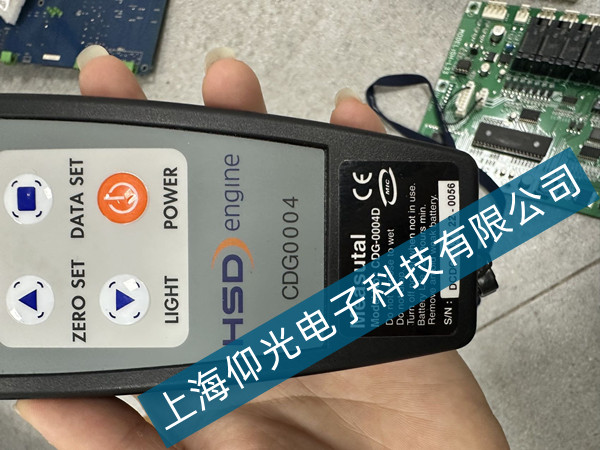

水質分析儀CDG0004無數據顯示故障維修方法
【作者】:YX 【發布時間】:2025-5-23 【來源】:上海仰光電子科技有限公司
水質分析儀CDG0004無數據顯示故障維修方法
一、電源系統排查
供電連接檢查
確認電源線與儀器接口是否松動，更換備用電源線測試；用萬用表測量輸入電壓（AC 220V±10%），若電壓異常則檢查插座或線路。
若使用直流適配器（如便攜款），測量輸出電壓是否為 DC 12V（誤差≤±0.5V），異常則更換適配器。
內部電源模塊檢修
拆開儀器后蓋，找到電源板（通常標有 “POWER MODULE”），檢查保險絲是否熔斷（外觀發黑或玻璃管內金屬絲斷開），若熔斷則更換同規格保險絲（5A/250V）。
用萬用表檢測電源板輸出端（如 + 5V、+12V）是否有電壓，若無則需排查電源芯片（如 LM7805）或?yàn)V波電容（鼓包、漏液需更換）。
二、主板與顯示屏故障處理
主板電路檢測
觀察主板是否有元件燒焦、電容鼓包等物理損壞，用示波器測量主板晶振（常見 12MHz）是否起振，無波形則更換晶振。
若主板指示燈（如 Power 燈）不亮，可能是主控芯片（如 STM32 系列）供電異常，檢測芯片 VCC 引腳電壓（3.3V 或 5V），異常則檢修供電電路。
顯示屏及排線排查
檢查 LCD 屏是否有背光（黑屏但背光正�？赡転轵�(qū)動故障），若背光不亮，測量背光供電端（如 + 3.3V）是否正常，異常則更換背光驅動芯片（如 TPS61070）。
拆開顯示屏邊框，重新插拔排線（FPC 連接器），若排線金手指氧化，用橡皮擦清潔后測試；若排線斷裂，需更換同規格排線（長度、引腳數匹配）。
三、信號傳輸與數據處理故障
傳感器信號鏈路檢測
若顯示屏無數據但背光亮，可能是傳感器信號未傳輸至主板。以 pH 傳感器為例，用萬用表測量傳感器輸出電壓（正常在 - 400mV~+400mV 之間），若無信號則傳感器失效，需更換。
檢查傳感器與主板之間的信號線是否斷路（用萬用表通斷檔測試），若斷路則修復或更換線纜。
數據處理芯片檢修
主板上 ADC 芯片（模數轉換器，如 ADS1115）負責將傳感器模擬信號轉為數字信號，用示波器檢測其輸入 / 輸出引腳波形，若輸入正常但無輸出，說明芯片損壞，需更換。
四、軟件與系統重置
固件恢復
若硬件無故障但數據仍不顯示，可能是固件崩潰。通過 USB 接口連接電腦，使用廠家專用軟件（如 CDG0004_FirmwareTool）進行固件升級或恢復出廠設置（操作前備份參數）。
參數初始化
進入儀器菜單（通常長按 “MENU” 鍵），選擇 “系統設置”→“參數重置”，若重置后數據顯示正常，說明原配置參數錯誤（如量程設置超出傳感器范圍）。
五、專業維修建議
若上述步驟無法解決問題，可能是主板 CPU 或存儲芯片（如 EEPROM）損壞，需聯系廠家售后（如提供儀器序列號查詢維修方案），或郵寄至授權服務中心檢測。
非專業人員避免強行拆解主板（靜電可能損壞芯片），維修時佩戴防靜電手環，確保操作環境干燥清潔。
